Cómo usar un multímetro con seguridad: mediciones básicas para empezar

El multímetro permite comprobar pilas, continuidad y valores eléctricos, pero solo es útil si se configura bien. Un selector en la posición equivocada o una punta conectada al borne incorrecto puede dañar el aparato y crear un riesgo. Aprender cómo usar un multímetro empieza por conocer sus límites, no por medir una toma de corriente.

Para practicar, lo más seguro es trabajar con pilas y circuitos desconectados de baja tensión. La red doméstica puede causar lesiones graves y exige instrumentos con categoría adecuada, puntas en buen estado y formación. Si hay dudas sobre una instalación fija, lo prudente es llamar a un electricista habilitado.

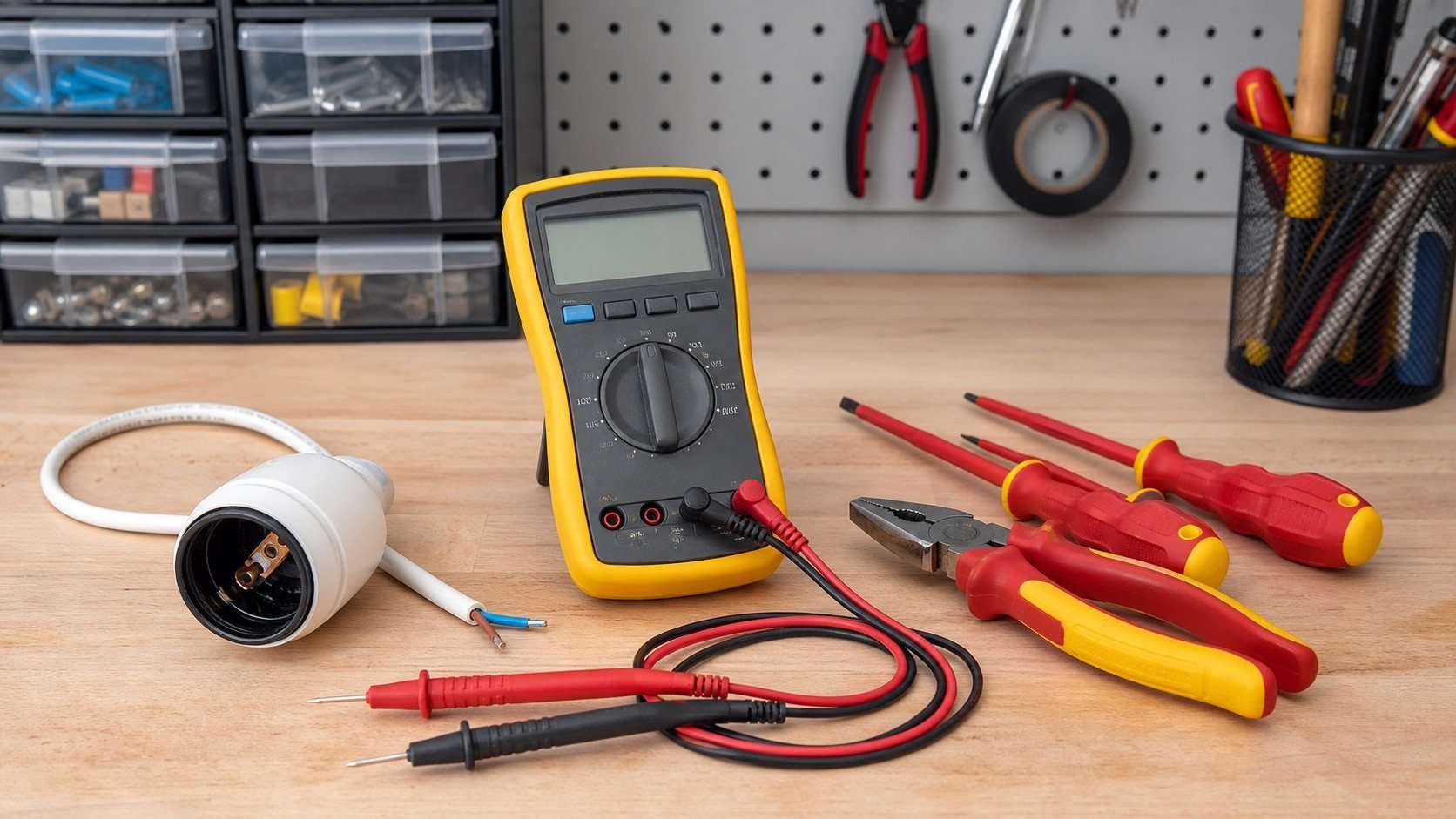

Partes y símbolos básicos

La pantalla muestra el valor y, en muchos modelos, la unidad. El selector elige tensión continua, tensión alterna, resistencia, continuidad y otras funciones. La punta negra se conecta normalmente a COM. La roja va al borne indicado para tensión y resistencia. El borne de corriente alta se reserva para mediciones específicas y nunca debe quedar seleccionado por costumbre.

La letra V identifica tensión, el símbolo de línea continua señala corriente continua y la onda indica alterna. El ohmio se representa con omega. El icono acústico suele corresponder a continuidad. Antes de cada uso hay que leer el frontal y el manual, porque la posición y las protecciones cambian entre modelos.

Comprobar una pila paso a paso

Se selecciona tensión continua en un rango superior al valor esperado, o modo automático si lo tiene. La punta negra toca el polo negativo y la roja el positivo. Una pila alcalina nueva debería mostrar un valor cercano a su tensión nominal sin necesidad de mantener las puntas mucho tiempo. Si aparece un signo negativo, la polaridad está invertida, pero la lectura sigue siendo informativa.

Medir la tensión en vacío no siempre revela el comportamiento bajo carga. Una pila puede parecer correcta y caer al alimentar un dispositivo. Para un diagnóstico doméstico sencillo, conviene comparar con una unidad conocida y respetar las recomendaciones del aparato. Nunca se deben pinchar, calentar ni cortocircuitar baterías.

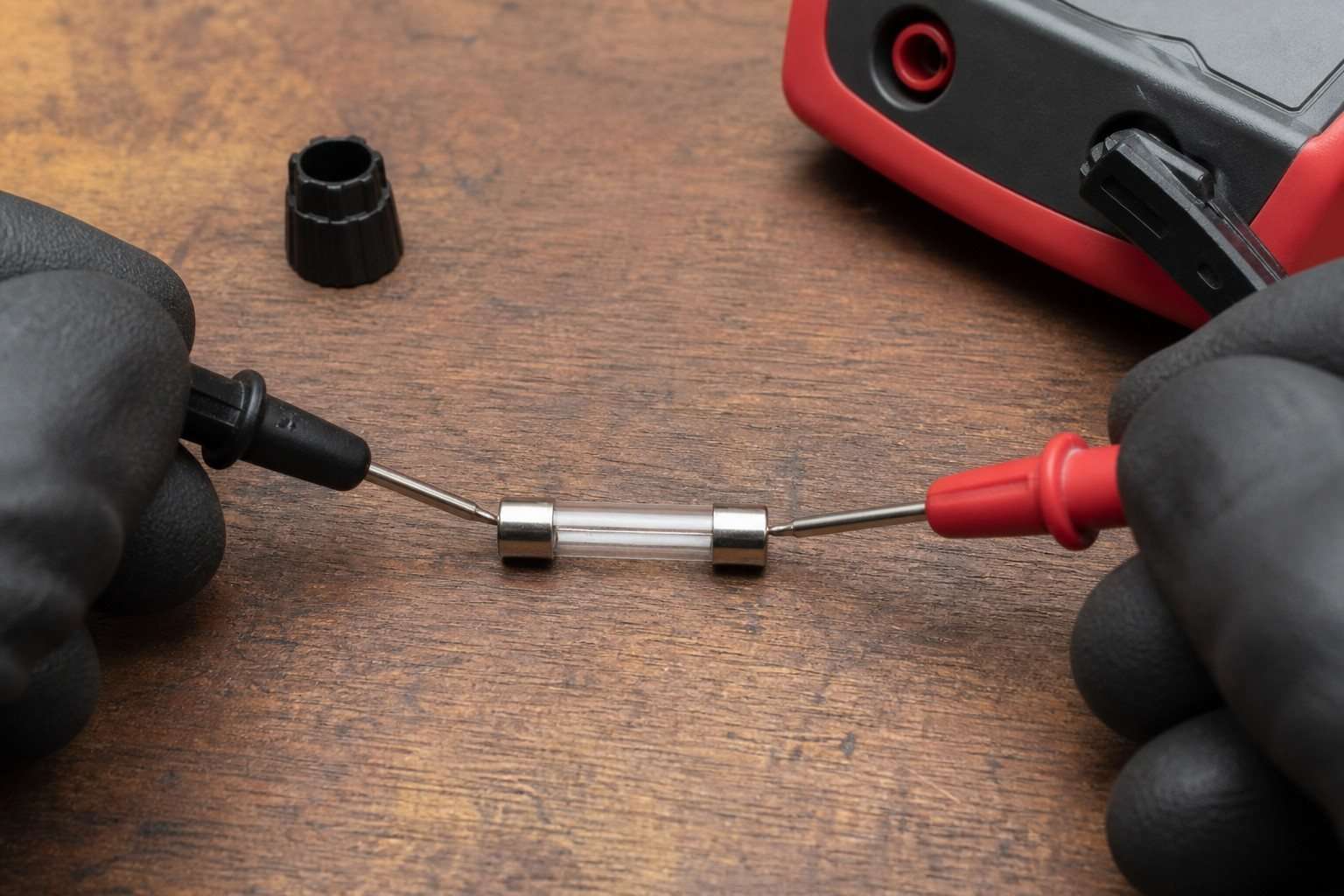

Medir continuidad con multímetro

La continuidad comprueba si existe un camino eléctrico de baja resistencia. Se usa siempre con el circuito sin tensión y, cuando sea posible, con el componente aislado. Primero se juntan las puntas. El pitido y una lectura baja confirman que el propio equipo responde. Después se colocan en los dos extremos del conductor o fusible que se quiere revisar.

Un pitido no demuestra que el componente soporte carga ni que toda la instalación sea segura. Algunos circuitos ofrecen caminos paralelos y pueden engañar. Los condensadores pueden conservar energía tras desconectar el aparato. En electrodomésticos y cuadros, abrir una carcasa añade riesgos y puede afectar a la garantía.

Resistencia y tensión no se miden igual

La resistencia se mide con el elemento desenergizado. La tensión se mide entre dos puntos mientras existe una diferencia de potencial. Confundir estas condiciones es peligroso. Tampoco se coloca el multímetro en modo corriente directamente entre los polos de una pila o una toma, porque eso crea un cortocircuito a través del instrumento.

Antes de acercarse a cualquier circuito doméstico, es útil consultar una guía para revisar el estado de los enchufes y reconocer señales que requieren intervención. Plástico tostado, chasquidos, holgura o calor no se investigan introduciendo puntas. Se deja de usar el punto y se revisa de forma profesional.

Categorías de seguridad y estado de las puntas

Las marcas CAT indican el entorno y los transitorios que el instrumento puede soportar, junto con una tensión máxima. No basta con que la pantalla alcance 600 voltios. Para una medición en red, tanto el multímetro como las puntas y los fusibles internos deben ser adecuados y auténticos. Un modelo barato sin información fiable no es una opción segura.

Las puntas necesitan aislamiento intacto, protectores de dedos y metal expuesto mínimo. Si un cable está cuarteado, el equipo se retira. También se comprueban batería y fusibles según el manual. La prueba en una fuente conocida antes y después de una medición ayuda a detectar un instrumento que ha dejado de responder.

Una rutina que evita errores

Antes de medir, hay que formular la pregunta concreta, estimar el valor esperado, elegir función, revisar bornes y confirmar el estado del circuito. Durante la prueba se sujetan las puntas por la zona protegida y se evita cambiar el selector bajo condiciones no previstas. Al terminar, se retira primero la conexión segura indicada por el procedimiento y se guarda el equipo en modo inactivo.

Para iniciarse, una pila, un cable suelto y un fusible fuera de servicio ofrecen prácticas suficientes. La red eléctrica no es un ejercicio de aprendizaje. Un multímetro bien utilizado aclara fallos sencillos y permite comunicar datos, pero su mayor valor está en saber cuándo una medición es segura y cuándo debe hacerla un profesional.
