Fotocélulas y sensores de seguridad en puertas automáticas: instalación, alineación y pruebas paso a paso

Las puertas automáticas aportan comodidad, pero su seguridad depende en gran medida de las fotocélulas y de otros sensores que detectan presencia u obstáculos. Una fotocélula mal ubicada, un cableado incorrecto o una alineación deficiente puede provocar paradas inesperadas, cierres bruscos o, en el peor de los casos, que la puerta no reaccione a tiempo ante una persona, un vehículo o una mascota. Por eso, conviene tratar la instalación y el ajuste como un trabajo de precisión, no como un simple accesorio.

En esta guía verás cómo elegir el tipo de sensor, planificar la colocación, cablear e integrar correctamente con la central de maniobras, alinear y, sobre todo, verificar el funcionamiento real con pruebas. También repasaremos fallos típicos y buenas prácticas de mantenimiento para mantener un nivel de seguridad constante con el paso del tiempo.

Qué función cumplen las fotocélulas en puertas automáticas

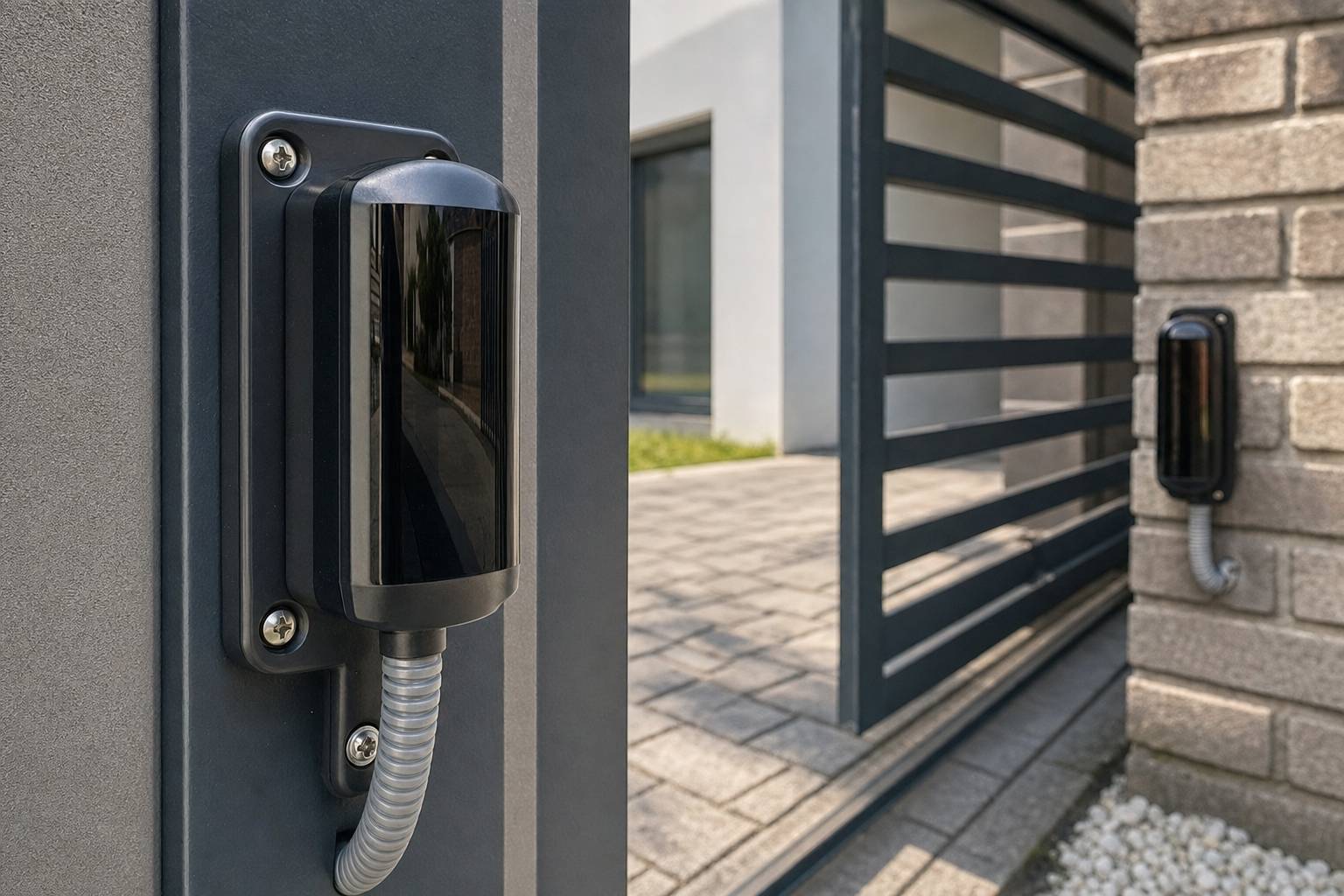

Las fotocélulas son un sistema de detección por barrera: un emisor proyecta un haz (habitualmente infrarrojo) hacia un receptor, y cuando algo interrumpe ese haz la puerta debe detenerse, invertir el movimiento o impedir el cierre, según cómo esté programada la maniobra. Su objetivo principal es prevenir atrapamientos y colisiones, y complementar otros sistemas como bandas de seguridad, control de esfuerzo o radares.

Según explican desde Metalblinds, empresa líder en puertas automáticas y automatismos, el error más habitual es pensar que “si la puerta se mueve” ya está lista, cuando en realidad la seguridad se valida con detecciones reales en distintos puntos y con una lógica de maniobra bien configurada.

Además, las fotocélulas aportan estabilidad de uso en entornos con tráfico: reducen golpes en hojas, evitan daños en vehículos y disminuyen esfuerzos mecánicos, al lograr que la puerta responda antes de contactar físicamente con un obstáculo.

Tipos de sensores de seguridad y dónde se suelen colocar

En puertas automáticas se combinan varios tipos de sensores. Elegirlos y colocarlos bien depende del tipo de puerta (corredera, abatible, seccional, basculante), del entorno (interior/exterior, polvo, lluvia, salinidad), del tráfico (peatonal/vehicular) y de los riesgos (zonas de cizallamiento o aplastamiento).

Fotocélulas emisor-receptor: las más comunes. Se colocan enfrentadas a ambos lados del paso, normalmente a 40–60 cm del suelo para vehículos y a 20–30 cm si se busca detección más baja. En accesos mixtos se instalan dos alturas.
Fotocélulas reflectivas: el emisor/receptor está en un lado y el otro lado lleva reflector. Útiles cuando no se puede cablear el lado opuesto, pero pueden ser más sensibles a desalineación, suciedad o reflejos.
Radares o detectores de presencia: habituales en puertas peatonales automáticas y en accesos donde se necesita detección de movimiento/presencia sin barrera. Se colocan sobre el dintel o el marco.
Bandas o perfiles de seguridad: detectan contacto/compresión. Se instalan en el borde de cierre o puntos de atrapamiento (por ejemplo, el canto de una corredera o el borde inferior de una seccional).
Lazos magnéticos (vehículos): detectan masa metálica en el suelo. Se emplean para apertura por vehículo o seguridad en cierres automáticos en parking.

Tal y como señalan los expertos en puertas automáticas y automatismos de Metalblinds, conviene diseñar la seguridad por “zonas de riesgo”: no basta con proteger el hueco principal si existen puntos laterales, pilares cercanos o recorridos donde la hoja puede generar cizalla. Y hablando de los expertos de Metalblinds, si quieres más información sobre alguno de los tipos de puertas de los que hemos hablado, encontrarás la mejor información en su web https://www.metalblinds.es/.

Cómo planificar la instalación antes de empezar

La planificación evita la mayoría de fallos. Antes de taladrar o tirar cable, revisa estos puntos:

Tipo de maniobra/central: identifica si la entrada de seguridad es NC (normalmente cerrada) y si requiere alimentación a 12/24 V AC/DC. Comprueba también si la central distingue entre fotocélula de cierre, de apertura o de test (autoverificación).
Recorrido y riesgos: delimita por dónde se mueve la hoja y dónde puede atrapar. En correderas, presta atención al pilar de cierre y al lateral donde la hoja se “esconde”.
Alturas y distancias: define altura de detección según usuarios. En accesos de vehículos, una fotocélula demasiado baja se ensucia antes; una demasiado alta puede no detectar un paragolpes o una bicicleta.
Protección ambiental: elige fotocélulas con grado IP adecuado (exterior), con viseras si reciben sol directo, y con carcasa robusta si hay riesgo de golpes.
Canalización y cable: prevé tubo o canal para evitar pellizcos y entradas de agua. Separa cable de potencia del de señal para minimizar interferencias.
Puntos de fijación: decide si fijar a postes, pared o pilaretes. Asegura base firme para que no se desajusten con vibraciones.

Nos aclaran desde Metalblinds, especialistas en puertas automáticas y automatismos en Valencia, que un buen plano de instalación incluye no solo la posición del sensor, sino también el “ángulo de exposición” a sol, polvo y salpicaduras, porque eso determina la frecuencia de mantenimiento real.

Pasos básicos para alinear fotocélulas correctamente

La alineación es crítica: una fotocélula puede parecer “encendida” y, sin embargo, estar al límite y fallar con lluvia, vibración o temperatura. Un procedimiento práctico:

1) Montaje mecánico y nivelación

Fija primero el emisor y el receptor a la altura definida, en superficies rígidas.
Comprueba con nivel que no queden torcidos y que ambos “miren” al eje del paso.
Si el soporte permite ajuste, deja tornillos con apriete moderado para poder corregir.

2) Cableado y alimentación

Confirma tensión y polaridad si es DC. En AC, respeta bornes recomendados.
Usa un cable adecuado a la distancia. Evita empalmes expuestos; si existen, protégelos en caja estanca.
Conecta el contacto de salida (NC/COM) a la entrada de seguridad correspondiente de la central.

3) Alineación fina con indicadores

Muchos modelos incorporan LED de señal o “nivel de recepción”. Ajusta hasta obtener el máximo.
Si no hay indicador de potencia, alinea buscando estabilidad: que no “parpadee” el estado al mover ligeramente el soporte.
En reflectivas, limpia el reflector, orienta el conjunto y verifica que el haz incida centrado.

4) Asegurar y sellar

Aprieta definitivamente y aplica medidas contra vibración si el entorno lo requiere.
Coloca prensaestopas y sellado para evitar humedad. Una entrada de agua causa falsos cortes y corrosión.

Un truco útil es alinear con la puerta en diferentes posiciones (abierta/cerrada) si la estructura se flexa: en puertas grandes o postes altos, pequeños movimientos pueden descentrar el haz.

Cómo probar que el sistema detecta obstáculos y responde bien

Probar no es solo “cortar el haz una vez”. El objetivo es comprobar respuesta, lógica y repetibilidad. Haz las pruebas con la puerta en modo normal y en las condiciones más parecidas al uso real.

Prueba 1: detección durante el cierre

Inicia el cierre y corta el haz con un objeto opaco (cartón rígido o tabla).
Verifica el comportamiento esperado: detener e invertir, o detener y reabrir según ajuste.
Repite en distintos puntos del recorrido y con distintas velocidades si el operador tiene rampas.

Prueba 2: detección con obstáculos bajos y altos

Si hay doble altura de fotocélulas, corta cada una por separado.
Simula bicicleta, carrito o mascota usando obstáculos a diferentes alturas.

Prueba 3: fallos y modo seguro

Desconecta temporalmente una fotocélula (solo durante la prueba) para confirmar que la central detecta fallo y no permite cierre inseguro si así está configurada.
Comprueba si existe función de “test” de fotocélulas y si está habilitada.

Prueba 4: interferencias ambientales

Comprueba funcionamiento con luz solar directa si afecta al punto de instalación.
Ensaya con la lente ligeramente sucia para validar margen. Si al mínimo polvo empieza a fallar, está mal alineada o mal ubicada.

Nos explican desde metalblinds.es, la web oficial de Metalblinds, empresa líder en puertas automáticas y automatismos en Valencia, que una prueba completa incluye medir el “tiempo de reacción” percibido: una puerta que invierte tarde puede estar configurada con demasiada fuerza, con rampas inadecuadas o con sensores mal priorizados en la central.

Errores frecuentes de instalación y mantenimiento

Montarlas demasiado cerca del suelo sin protección: en exterior se ensucian con barro, salpicaduras y nieve. Solución: elevar o duplicar alturas y añadir viseras/carcasa adecuada.
Desalineación por postes débiles: vibración o pequeños golpes desajustan el haz. Solución: soporte rígido, tornillería correcta, y revisiones tras impactos.
Cableado sin estanqueidad: la humedad entra por tubo o prensaestopas mal montado. Solución: cajas estancas, sellado y goteo controlado (bucle de goteo).
Interferencias y falsos disparos: cables de señal junto a potencia, o fuentes con ruido. Solución: separar canalizaciones, revisar puesta a tierra y alimentación.
Configuración incorrecta en la central: entrada programada como “stop” cuando debería ser “fotocélula cierre”, o puenteada. Solución: revisar manual de la maniobra y lógica de seguridad.
No limpiar lentes/reflector: una capa fina de polvo reduce alcance y margen. Solución: limpieza periódica con paño suave y producto no abrasivo.

Leemos en la web oficial de Metalblinds, empresa líder en venta y distribución de puertas automáticas y automatismos en España, que muchas averías atribuidas al motor se resuelven revisando primero sensores, alineación y bornes: un simple contacto flojo puede simular un obstáculo permanente o anular la detección.

Normativa, seguridad de uso y revisiones periódicas

Las puertas automáticas se consideran maquinaria y deben cumplir requisitos de seguridad. La normativa aplicable puede variar según el tipo de puerta y el entorno (residencial, industrial, comunitario), pero en la práctica se exige que existan medidas contra atrapamiento, que la fuerza y la velocidad sean compatibles con un uso seguro y que el sistema de detección funcione de forma fiable.

En términos prácticos, esto se traduce en:

Revisiones periódicas: comprobar alineación, fijaciones, estado de cableado y respuesta de la maniobra.
Registro de mantenimiento: recomendable en comunidades y empresas para demostrar diligencia.
Verificación tras cambios: si se ajusta fuerza, velocidad o tiempos, se vuelven a probar fotocélulas y sistemas de seguridad.
Señalización y uso: evitar que usuarios bloqueen sensores o anulen entradas de seguridad para “que no molesten”.

También es importante considerar la ciberseguridad básica en sistemas modernos con receptores inalámbricos o integración domótica: mandos, receptores y controladoras deben configurarse con prácticas seguras para evitar aperturas no autorizadas.

Cuándo conviene recurrir a un profesional especializado

Hay casos donde la intervención profesional no es solo recomendable, sino prudente. Conviene recurrir a un especialista si:

La puerta es de uso comunitario, industrial o tiene alto tráfico (responsabilidad y exigencia de seguridad mayores).
Existen puntos de riesgo complejos: zonas de cizallamiento, doble hoja, cierres contra pilares, rampas pronunciadas o accesos con peatones.
La central requiere configuración avanzada (test de fotocélulas, lógica de entradas, control de fuerza, variador, encoder).
Se observan fallos intermitentes (funciona “a veces”), típicos de desalineación límite, humedad o interferencias.
Se necesitan mediciones o verificaciones documentadas tras reparación o actualización del sistema.

Un técnico con experiencia puede diagnosticar si el problema está en el sensor, en la maniobra, en el entorno (sol, polvo, vibración) o en el propio diseño de seguridad del acceso, y proponer una solución que no dependa de “ajustes al límite”.
